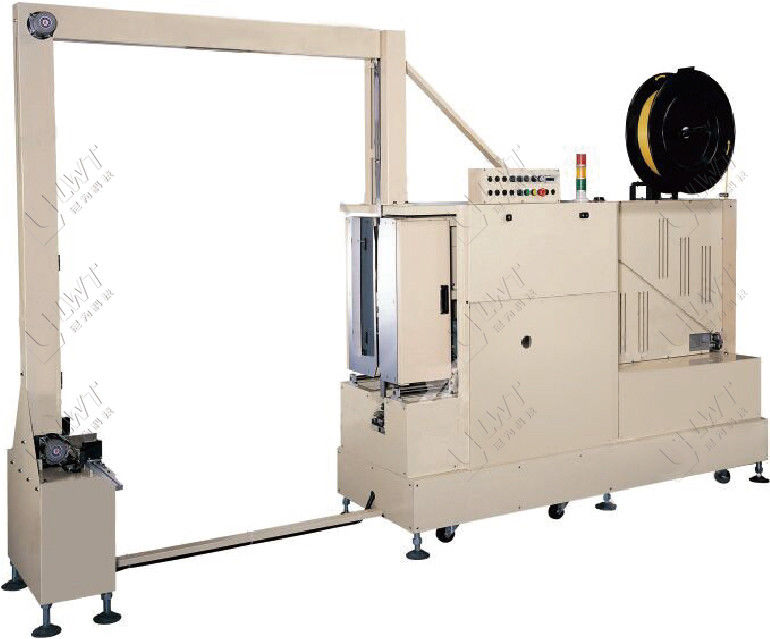

PLC machine automatique d'emballage de carton pour le balisseur à flèche 380V

Nom de l'équipement: baliseuse automatique à flèches
1.2. Taille de la machine: emballeur à pression
4285 (L) x950 (W) x: 3570 (H) mm (selon la valeur réelle)
1.3Taille des articles de reliure applicables: largeur W1200 * hauteur H2500 (mm) (maximum)
1.4Applicable à la force de liaison: 15 à 80 kg
1.5- L' alimentation électrique: 380V / 50Hz
1.6 Vitesse d'assemblage unique: 25 à 35 secondes par voie (hors temps de livraison et de positionnement)
1.7Hauteur de la table: 500 mm
1.8. Taille du cadre de l'arc de la machine à percer l'épée: W2050mm H2600mm
1.9Puissance totale d'une seule machine à percer une épée: 3,4 kW
1.10, largeur de bande PET-ceinture d'emballage PE: 13.5,15,16 mm (une largeur facultative), épaisseur 0,6-1,2 mm, écart < 30 mm
1.11. site d'adhésion à chaud: fusion à chaud en haut
1.12- Méthode d'emballage: déplacement vers le haut et vers le bas, emballage mécanique à travers l'épée, induction photoélectrique,groupement de 2 ou 3 canaux (le nombre de groupes est fixé en fonction des besoins spécifiques des clients)
1.13. La couleur de l'apparence globale du boîtier est RAL7035 peut être personnalisé selon les exigences du client, et la couleur du mouvement est jaune d'avertissement
1.14. Description du flux de travail de la machine:

1-2 Pas de mouvement courts:
1Les marchandises sont pulvérisées par des lignes électriques et localisées.
2Le signal du point de localisation est transmis au réducteur avec freinage, en déplaçant la partie hôte, les écailles des deux côtés par le coin de guidage, passe par le moteur convertisseur de fréquence,transmettre les composants de pénétration en même temps, et atteignez le contact de positionnement.
3Avec le déclin de l'hôte, l'élasticité du panneau est proche de l'induction du commutateur (et la distance de chargement du moteur principal fonctionnant à la distance effective,avec le chariot à plateau et la boîte de rangement en marche en même temps, afin d'empêcher la dérive de la ceinture d'emballage ou de resserrer la ceinture de dispersion, de sorte que le chariot à plateau et la boîte de stockage ont la fonction de ceinture de continuation.
4Après contact et emballage, retournez à la voiture et déplacez le point de positionnement vers le haut.
(Les informations relatives à l'alarme d'erreur sont affichées sur l'interface homme-machine)
2. Une brève introduction de la balleuse à flèche perforée
Paramètres de la machine:
L'hôte est placé en haut, après que la pile est positionnée, l'hôte tombe et les pièces sont en place, et l'hôte tombe et contacte le produit avant de lier l'emballage.
Lors du collage, le point de collage se trouve au milieu de la bande transporteuse, ce qui peut être adapté à différentes largeurs du faisceau en ligne de la plaque d'empilement en même temps.
La courroie en PP ou en PET peut être utilisée simultanément, avec une tension maximale allant jusqu'à 80 kg.
Indicateurs techniques:
Numéro de modèle, FS-990
Taille de la machine: type standard 4285 (L) x950 (W) x3579 (H) mm (variant selon la taille du cadre de la voûte)
Taille du cadre de la voûte: 2050 (W) x2600 (H) mm
Vitesse de balayage: 23 secondes / faisceau
Étanchéité de l'emballage 80 kg PP, largeur de bande PET de 12 à 16 mm
Poids de la machine 1600 kg alimentation 380V.50/60HZ.3 phase
Système de commande
PLC navare
Fonctionnement de l'écran tactile, paramètres réglés
Position de commande photoélectrique de l'interrupteur de proximité
2-4. Avantages du produit
La bande de perçage mobile du cadre à arc ouvert peut contenir la pile.
