Palletizer automatique à trottoir à galerie de vitesses élevées pour carton, sac et tonneau

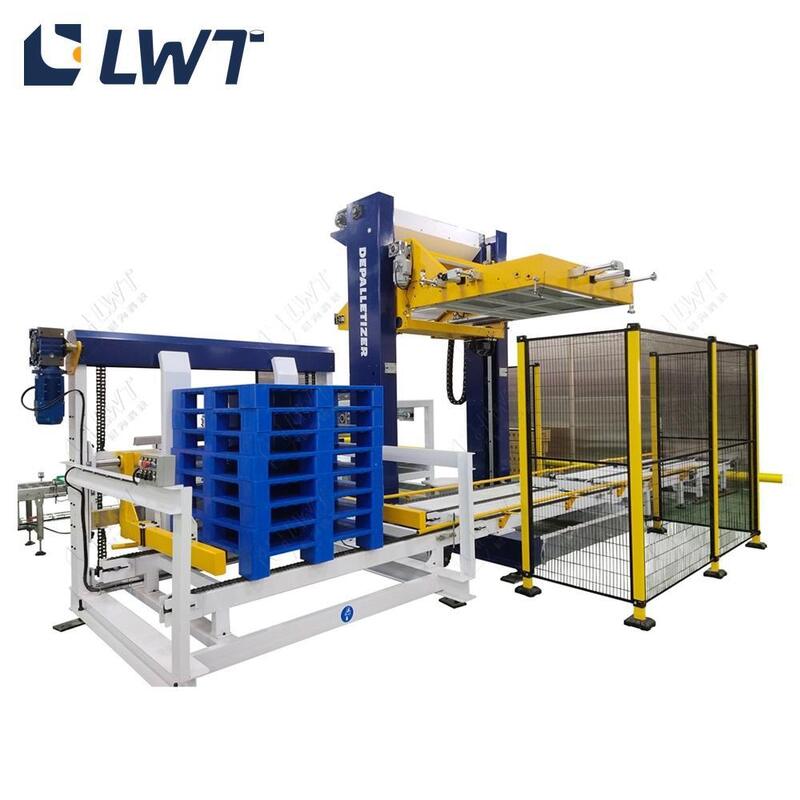

LePaletteuse automatique à portique LWTest une machine d'empilage de fin de ligne qui prend des cartons scellés, des caisses en plastique, des emballages en film étirable et des fûts de votre convoyeur de produit et construit une charge de palettes carrée et stable au transport à20 à 30 cartons par minute- 3 fois la puissance de deux opérateurs qui s'empilent à la main pour un tour complet.Plateforme de levage à moteur SEWet unSystème de commande PLC Siemens, de sorte qu'il peut être placé à la fin d'une ligne d'emballage alimentaire en conserve, de boissons, de produits chimiques ou généraux sans devenir le goulot d'étranglement qui limite votre capacité réelle.

Le coût réel de l'empilement manuel des cartons

Une dépendance au travail.Une station de palettisation manuelle a généralement besoin de 2 à 3 opérateurs par poste pour une ligne fonctionnant à 20 à 30 cartons/min.couverture des absences et des heures supplémentaires et la station devient discrètement votre point de travail le plus coûteux.

Une ligne en dessous de sa capacité.L'empilement manuel atteint généralement un maximum de 812 cartons/min. Si un couturier, un étiqueteur ou un conditionnaire en amont est évalué à 30 cartons/min,chaque carton empilé à la main vous coûte la différence entre la capacité de conception et la production réelle.

Charges instables, fret endommagé.Les palettes fabriquées à la main sont inclinées, mal verrouillées et perdent leur motif sur les courbes, ce qui entraîne des coins écrasés, des déchets de film étirable et des dépôts qui érodent la marge de chaque conteneur que vous expédiez.

Sécurité et exposition en temps d'arrêt.Le fait de soulever 10 à 20 kg à plusieurs reprises est une cause reconnue de blessure musculo-squelettique, et une seule blessure au dos peut faire qu'à la fois deux opérateurs ne puissent plus se déplacer.

Pourquoi la conception du gantry peut contenir 20 à 30 cartons par minute

Cadre de portique soudé avec base réglable.Le cadre structurel est fabriqué par soudage plutôt que par des profilés boulonnées, ce qui maintient le chariot XYZ rigide sous charge continue.La base réglable nous permet de niveler la machine sur un plancher d'usine existant sans fondation spéciale.

Plateforme de levage principale à SEW.Un moteur à engrenages SEW entraîne la plate-forme de levage, le composant qui décide de la précision avec laquelle une couche est placée et de la durée de la précision de la machine.Des charges allant jusqu'à 1500 kg par palettes sont empilées à des hauteurs allant jusqu'à 2000 mm..

Ceinture d'alimentation à double vitesse et mécanisme de direction.L'alimentation s'effectue sur uneceinture à double vitessequi accélère le carton avant loin de l'emballage, créant l'espace dont le mécanisme de direction a besoin pour tourner et carré chaque carton avant qu'il n'atteigne la zone de formation de couche.

Zone de tri des boîtes et convoyeur à rouleaux.Les cartons s'accumulent dans la zone de la boîte de tri jusqu'à ce qu'une couche complète soit formée, puis sont transférés sur le convoyeur à rouleaux à la position de pilage qui est ce qui empêche les cas tombés ou mal alignés.

2Décharge de chaîne de 0,5 m et convoyeur à rouleaux libres.Les palettes finies quittent la machine sur un convoyeur à chaîne de 2,5 m et sont remises à un convoyeur à rouleaux libres, de sorte qu'un chariot élévateur ou un véhicule de transport par voie aérienne peut les rassembler sans interrompre le cycle d'empilement.

PLC Siemens avec interface HMI portable.La commande est gérée par un PLC allemand Siemens doté d'une interface homme-machine mobile et d'un affichage automatique de défaut portable.Les opérateurs peuvent lire les codes de défaut à la machine au lieu d'ouvrir une armoire électrique, et les nouveaux modèles de palettes sont sélectionnés à partir de la liste des recettes plutôt que de les reprogrammer.

Protection de la sécurité autour de la zone de travail.Les dispositifs de protection et de sécurité recouvrent l'enveloppe de palettisation.

Comment se déroule un cycle de palettisation

1. Les cartons scellés arrivent duMachine d'emballage de cartonet sont transportés dans le portique sur unSystème de convoyeurs.
2. La ceinture à double vitesse et le mécanisme de direction créent un espacement, tournent chaque carton et le quadratisent selon le motif de couche.
3. Formation de couches: les cartons s'accumulent dans la zone de la boîte de tri jusqu'à ce qu'un motif de couche complet soit terminé, puis indexé sur le convoyeur à rouleaux.
4. Le chariot porte-conteneurs descend sur la couche, l'attrape, la soulève à la hauteur programmée et la relâche sur la palette.
5. Le convoyeur de palettes avance pour que la couche suivante atterrisse sur une surface propre et correctement positionnée.
6. Décharge: la palette complétée se déplace sur le convoyeur en chaîne de 2,5 m et le convoyeur à rouleaux libres; une palette vide est indexée et le cycle recommence sans opérateur.

Où le palettiseur Gantry s'intègre dans votre ligne

Immédiatement après l'emballage, les cartons qui quittent la machine d'emballage sont scellés, étiquetés et carrés, exactement la condition dont le portique a besoin pour construire une charge serrée.C'est l'installation la plus courante pour les aliments en conserve et les lignes de sacs de rétorsion.

En amont de l'étiquetage, lorsque la traçabilité ou la présentation au détail sont importantes, les cartons passent leMachine d'étiquetage automatiqueavant d'entrer dans le portique, donc le motif de couche est construit à partir de boîtiers entièrement finis.

En tant que dernière station d'un projet de conservation.Machine de remplissageest stérilisée, encastrée puis palettisée. Le portique est l'étape finale d'automatisation qui transforme une ligne semi-automatique en une ligneLigne de production d'aliments en conservequi fonctionne de bout en bout avec une manipulation manuelle minimale.

Applications typiques

• L'alimentation en conserve et les sacs de rétorsion ️ cartons empilés de viande en conserve, de fruits de mer, de fruits, de légumes, de maïs et de haricots sortant du boîtier à 20 ∼30 cartons/min.
• Boissons et eau embouteillée ¢ boîtes en plastique, plateaux enveloppés en plastique et emballages en film de bouteilles en verre, de canettes et de bouteilles en PET.
• Produits chimiques, produits de soins de tous les jours et industrie générale ¥ fûts, fûts, boîtes en plastique et unités à film étirable où un motif de couche fixe est requis.
• Manipulation des sacs ️ Sacs plats et mous de 5 ️50 kg peuvent être palettés sur une configuration de palettation de sacs LWT correspondante.Envoyez-nous votre poids de sac et les dimensions et nous allons spécifier le bon motif de couche et la pince.

Questions fréquemment posées

1.La taille de la palette, la hauteur d'empilement et l'empreinte de la machine peuvent-elles être personnalisées?

Oui, la configuration standard permet de transporter une palette de L1200 × W1200 × H150 mm à une hauteur d'empilement ≤ 2000 mm, et la taille de la palette, la hauteur d'empilement,La taille et la capacité de l'équipement sont toutes personnalisées en fonction de votre produit et de la disposition de l'usine lors de l'examen technique.

2La machine gère-t-elle aussi bien les sacs que les cartons?

Ce palettiseur à portique gère les cartons, les boîtes en plastique, les emballages à film étirable et les fûts.LWT fournit une configuration de palettisation de sacs correspondante envoyez-nous votre poids et vos dimensions de sac et nous spécifierons le motif de pince et de couche correct.

3Que se passe-t-il pendant l'installation et la mise en service?

LWT fournit la machine avec le modèle de palettisation déjà programmé.La machine est couverte par une garantie d'un an avec pièces de rechange gratuites et service sur place.

4.Quel système de contrôle est utilisé et comment sont gérés les défauts?

La machine fonctionne avec un PLC allemand Siemens doté d'une interface homme-machine portable et d'un affichage automatique des défauts.Ainsi, un opérateur peut lire un code de défaut à la machine et changer les recettes de palettes sans reprogrammer.

Obtenez une disposition de la palette et un devis

Envoyez-nous quatre choses ¢ vos dimensions de boîtier ou de sac, le poids de l'unité, la taille de la palette que vous utilisez et les cartons par minute dont vous avez besoin pour la palettisation ¢ et nos ingénieurs reviendront avec undessin de la disposition du modèle de paletteSi vous préférez voir la machine avant de vous engager, nous vous invitons à nous contacter.On peut organiser une vidéo en direct d'un palettiseur qui fonctionne dans notre usine de Shanghai., ou vous mettre en contact avec une ligne LWT installée dans votre région pour une visite de référence.
