Introduction au projet

UnePallettiseur de boîtes automatiqueest la dernière machine d'une ligne de boîtes emballées, et celle qui décide de la vitesse à laquelle les marchandises finies peuvent quitter la salle d'emballage.la machine choisit, regroupe et empile chaque boîte selon un schéma répétitif et programmable jusqu'à ce que la palette soit complète et prête à être expédiée.

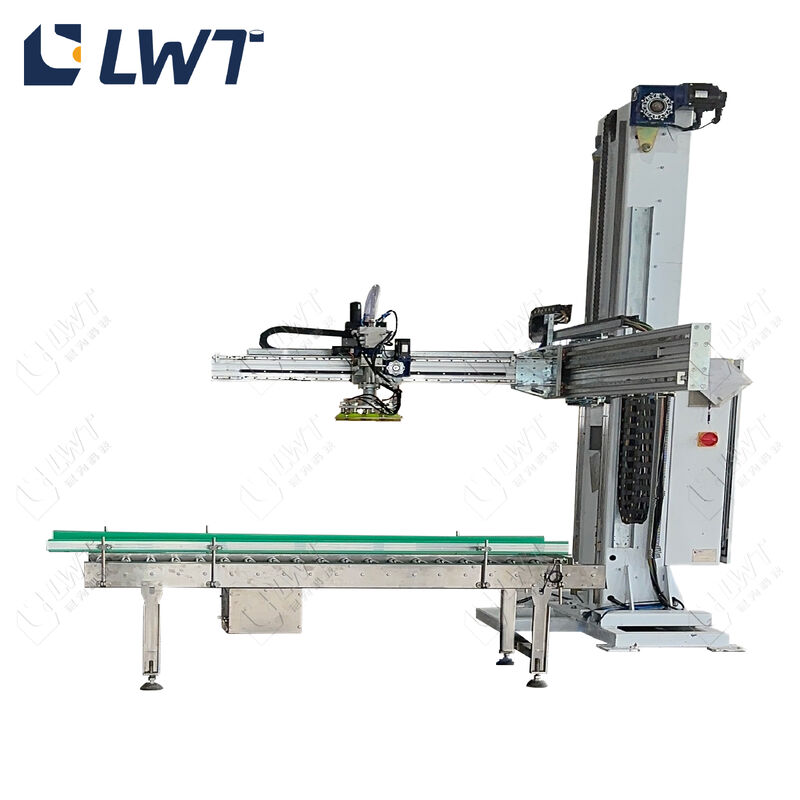

Cette page couvre la LWTPalletizer à colonne unique, un serveurunité à moteur o conçue pour les boîtes en carton et les boîtiers enveloppés en film PE. Une seule colonne verticale porte la tête d'empilement,la machine conserve donc une empreinte compacte à l'extrémité de la ligne tout en s'empilant jusqu'à une hauteur de modèle de palettes de 2200 mm.

Il est le plus souvent spécifié comme unmachine de palettisation de carton pour la ligne de production d'aliments en conserveIl est également possible d'obtenir des informations sur les projets d'aménagement, dont les cartons remplis et scellés arrivent dumachine d'emballage de cartonLa même plateforme fonctionne sur les lignes de boissons, d'eau en bouteille, d'huile alimentaire, de produits chimiques quotidiens et de nourriture pour animaux de compagnie.

Où la palettisation manuelle est en panne

La palettisation manuelle est peu coûteuse jusqu'à ce que la ligne accélère.les boîtiers au-dessus du niveau des épaules sont empilés lentement et restent rarement carrés.

Trois problèmes apparaissent sur presque toutes les lignes qui palletisent encore à la main:

• La charge de travail.Deux à trois opérateurs par quart, plus couverture de secours, couverture de pause et heures supplémentaires en haute saison.
• La dérive des modèles.Les palettes empilées à la main se penchent, se déplacent en transit et atteignent le client endommagées, ce qui se transforme en réclamations et retours.
• Arrêt-démarrage de ligne.L'emballage des boîtiers fonctionne en continu, donc chaque changement de palettes ou interruption de service arrête toute la ligne derrière.

Notre solution: palettisation à colonne unique servo

Le palettiseur à colonne unique LWT reprend le travail d'empilage avec unune tête d'empilage servo-alimentéeParce que la position provient du programme et non de l'œil humain, le motif est identique sur la première palette et sur la millième.

Le pick-up correspond à la surface de votre boîtier:prise sous videpour les emballages enveloppés en film PE et un dispositif de serrage pour les cartons ondulés.tête de prise à couche entière, qui soulève une couche complète en un seul mouvement pour un débit plus élevé, ouTête d'accrochage en étuipour les boîtiers mixtes et les motifs irréguliers.

Dans un cycle automatique continu, la machine effectue l'alimentation, le regroupement et l'arrangement des produits, l'alimentation des palettes vides, la palettisation à couche entière et le déchargement complet des palettes.Lorsque les opérateurs introduiraient les palettes à la main, une optionunité de stockage et de distribution de palettes videsLa chaîne de production est en train de fonctionner.

Les boîtiers sont introduits par la machine d'emballage en carton et laissés sur lesystème de convoyeurLes composants électriques sont fournis à partir deSchneider ou Omron (ou même classe), de sorte que les pièces de rechange industrielles standard sont disponibles localement lorsqu'elles sont nécessaires.

Les principaux avantages

Comment fonctionne le cycle de palettisation

1. Les boîtes sortent de la machine d'emballage en carton et entrent dans le palettiseur sur le convoyeur d'alimentation.
2. La station de regroupement organise les cas entrants dans le schéma de couche stocké dans le programme.
3. La tête d'empilement choisit la couche formée en mode couche entière ou chaque boîte individuelle en mode boîte unique.
4. La colonne se déplace vers la position X/Y programmée et abaisse la couche sur la palette.
5. Le contrôleur répète le cycle, couche par couche, jusqu'à ce que la hauteur de la palette programmée soit atteinte.
6. La palette finie est déchargée sur le convoyeur vers l'emballage ou l'entrepôt, et une nouvelle palette est automatiquement déchargée.

Applications

Spécifications techniques

Questions fréquentes

Q: Quelle est la différence entre la tête d'accrochage à couche entière et la tête d'accrochage à un seul boîtier?

R: La tête à couche complète prend une couche complète de boîtes en un seul mouvement et est l'option la plus rapide pour les cartons uniformes.des modèles irréguliers et des changements fréquents de produitLes deux têtes s'adaptent au même palettiseur à colonne unique, de sorte que le choix peut être revu au fur et à mesure de l'évolution de la gamme de produits.

Q: Peut-on ajouter ce palettiseur à une ligne que nous avons déjà?

R: Oui. La machine est conçue pour fonctionner en aval d'une machine d'emballage en carton ou d'un emballeur de boîtes et en amont d'un emballage étirable.et nos ingénieurs confirmeront la disposition de la ligne et le motif d'empilement avant la commande.

Q: Quelles tailles de palettes et hauteurs d'empilement sont prises en charge?

R: Les palettes standard allant de L1000 à 1200 x W1000 à 1200 mm sont traitées, avec une taille maximale du modèle de palettes de L1200 x W1000 x H2200 mm. D'autres tailles de palettes peuvent être adaptées à une conception personnalisée.

Q: Comment la machine est-elle livrée et installée?

R: Le délai de livraison est d'environ 45 jours. Le palettiseur est emballé dans des sacs à film, des cartons en plastique et des cartons en bois pour le transport maritime.sur place ou à distance, jusqu'à ce que les premières palettes complètes fonctionnent correctement.

Contacts

Envoyez-nous la taille de votre boîtier, la taille de votre palette et la production ciblée par heure - nos ingénieurs vous renverront un dessin de modèle d'empilement et un devis ferme.

Demandez une vidéo d'une ligne de palettisation en cours d'exécution, ou réservez un appel avec un ingénieur LWT pour revoir votre disposition de fin de ligne.
